Серия 3.503.9-80: рамные опоры для дорожных знаков РМП, РМТ, РМГ — полный обзор
Серия 3.503.9-80 — рамные опоры для дорожных знаков, нормируемые документом «Опоры дорожных знаков на автомобильных дорогах». Это действующий стандарт, по которому проектируются все типы металлических опор для информационно-указательных знаков над проезжей частью. Серия разработана проектным институтом «Союздорпроект» и утверждена Минтрансстроем СССР в 1989 году. Несмотря на дату выпуска, она остаётся основным стандартом при строительстве и реконструкции автомобильных дорог I–III категории.
Три типа рамных опор серии 3.503.9-80
В рамках серии разработаны три типа несущих конструкций, каждый из которых предназначен для определённой дорожной ситуации: П-образные (РМП), Т-образные (РМТ) и Г-образные (РМГ). Выбор типа определяется конфигурацией дороги, числом полос движения и местом установки знаков.

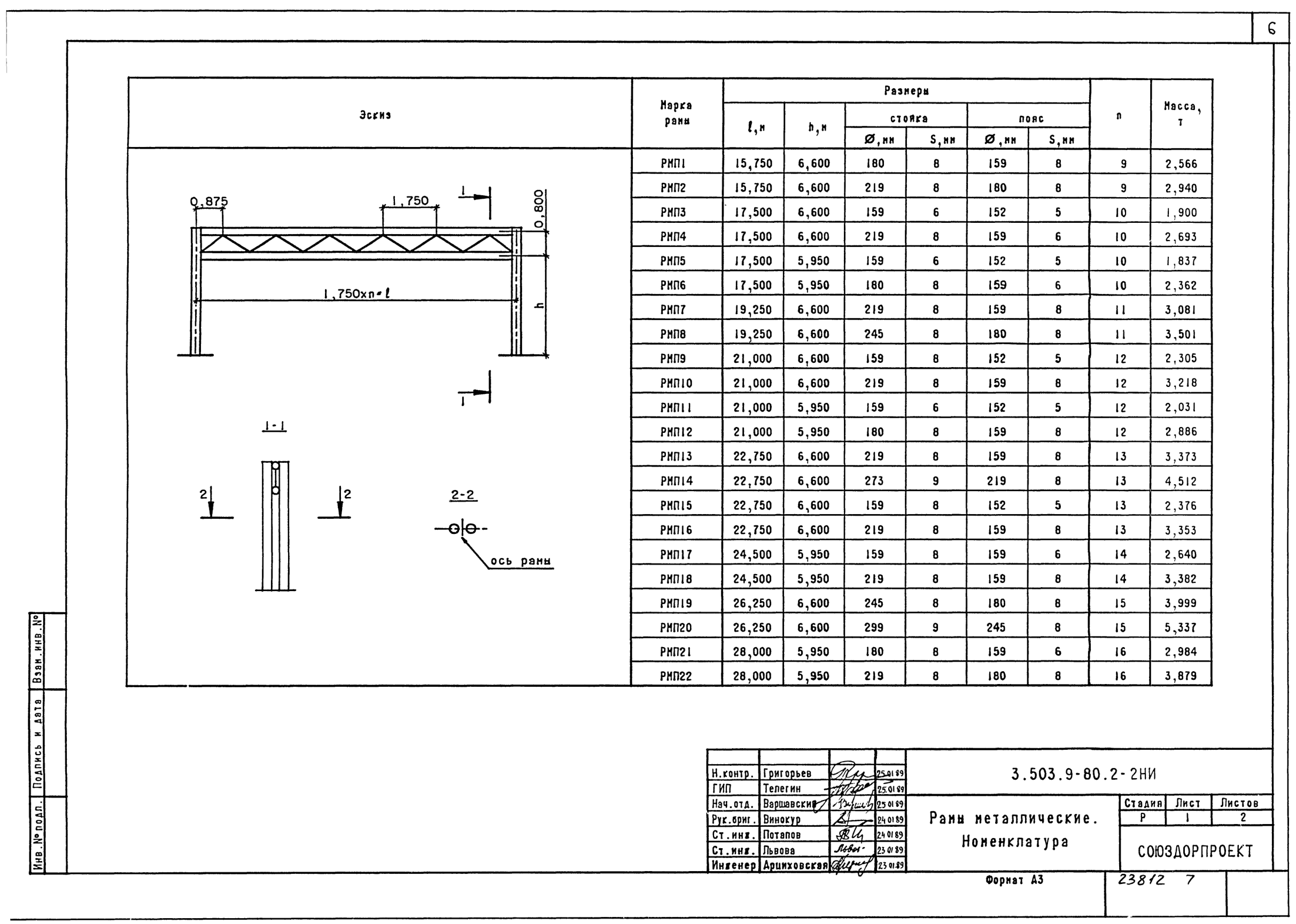

П-образные опоры РМП1–РМП22
Наиболее распространённый тип. Две стойки монтируются по обеим сторонам проезжей части и соединяются пролётной трубчатой конструкцией над дорогой. Серия включает 22 марки с пролётом от 15,75 до 28 м — для перекрытия 4–8 полос движения. По высоте подвески делятся на два исполнения: 5,95 м — для дорог без разделительной полосы, 6,60 м — для дорог с разделительной полосой.
П-образные рамы применяются на прямых перегонах, на въездах в населённые пункты, перед пересечениями и транспортными развязками. В зависимости от марки рассчитаны на суммарную площадь дорожных знаков от 15 до 30 м².
→ Все опоры РМП1–РМП22 в каталоге

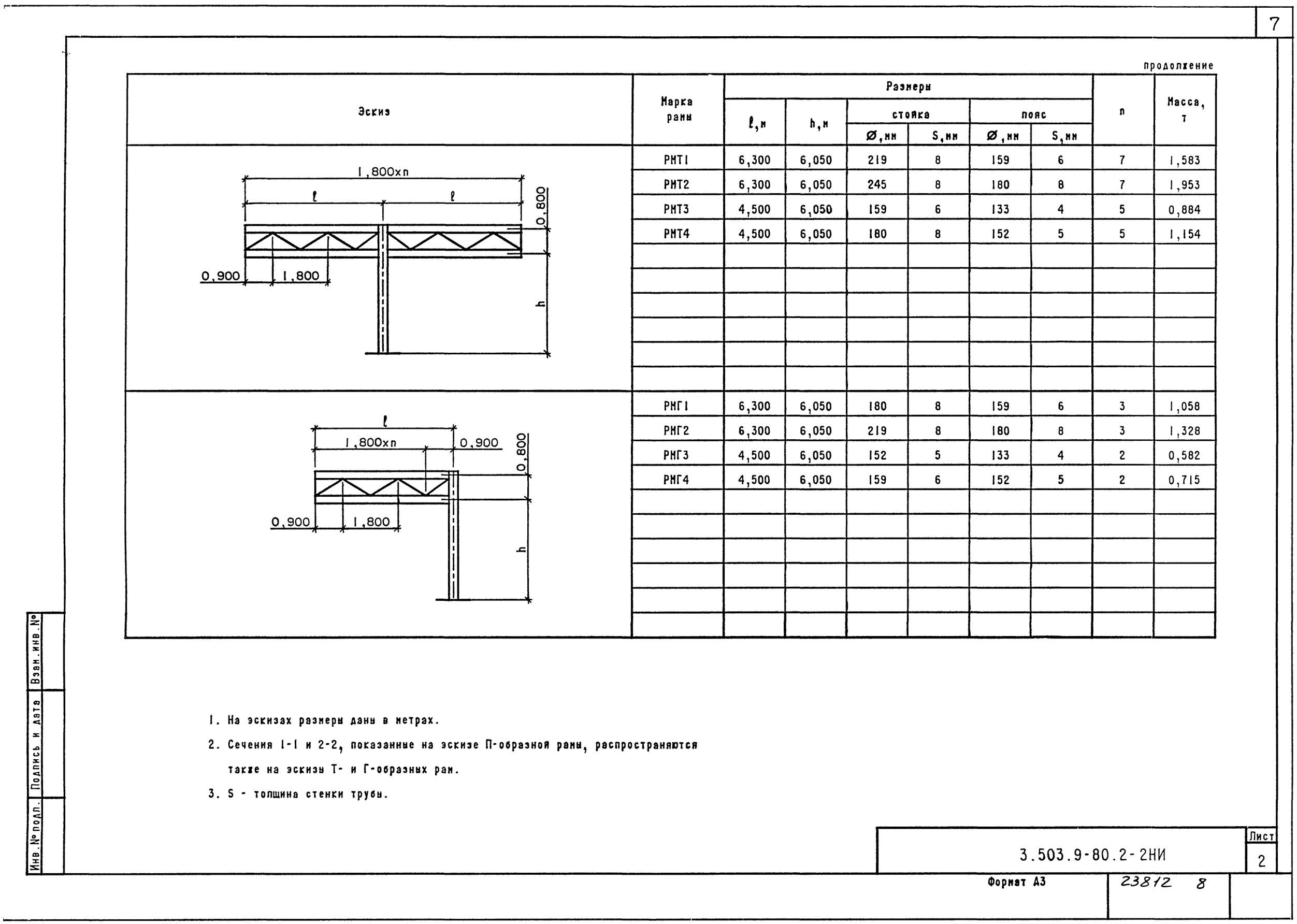

Т-образные опоры РМТ1–РМТ4
Двухконсольная конструкция для развилок и разветвлений дорог. Центральная стойка крепится на разделительной полосе или обочине и несёт две консоли в противоположные стороны — над каждым направлением движения. Это позволяет разместить знаки разных направлений на одной опоре и сократить число фундаментов вдвое.
Серия включает 4 марки: РМТ1 и РМТ2 с консолью 6,3 м (полный охват 12,6 м), РМТ3 и РМТ4 с консолью 4,5 м (полный охват 9,0 м). Высота подвески — 6,05 м.
Г-образные опоры РМГ1–РМГ4
Одноконсольная конструкция: одна стойка и консоль, вылетающая над проезжей частью. Применяется там, где невозможно установить П-образную раму: у путепроводов, на съездах и примыканиях, в зонах с ограниченным поперечным пространством.
Серия включает 4 марки: РМГ1 и РМГ2 с консолью 6,3 м, РМГ3 и РМГ4 с консолью 4,5 м. Высота подвески — 6,05 м. В каждой паре с одинаковым пролётом более тяжёлая марка рассчитана на большую знаковую нагрузку.
Материалы и антикоррозионная защита
Трубы стоек и поясов — сталь ВСт3пс (ГОСТ 10705-80). Раскосы и полосовая сталь — 09Г2С (ГОСТ 19281-73, ГОСТ 19282-73). Антикоррозионная защита выполняется горячим цинкованием или лакокрасочным покрытием по СНиП 2.03.11-85. Каждое изделие поставляется с паспортом и сертификатами на металл.
Как заказать опоры серии 3.503.9-80
ДОРОГАМОСТ производит все марки рамных опор серии 3.503.9-80 под заказ. Укажите марку, объект и количество — подготовим коммерческое предложение с ценой и сроками изготовления в течение одного рабочего дня. Доставка по всей России.
