Эластомерные подкладки под балки: виды, характеристики, как выбрать
При опирании сборных балок, ферм и плит перекрытий на бетонные конструкции между несущим и опираемым элементом почти всегда нужна прослойка — подкладки под балки компенсируют неровности бетонных поверхностей, распределяют нагрузку и снимают горизонтальные усилия от усадки и температурных деформаций. Без такой прокладки нагрузка передаётся точечно, что приводит к сколам кромок опорной площадки и трещинам в бетоне уже на этапе монтажа.
- Зачем нужны прокладки под балки
- Виды эластомерных подкладок — сравнительная таблица
- Скользящие плёнки для деформационных швов
- Демпфирующие подкладки — шумо- и виброизоляция
- Армированные опорные части и опоры для надвижки
- Как выбрать подкладку под проект
Зачем нужны прокладки под балки
Прямой контакт железобетонных элементов — балки на консоли, плиты на стене — работает только для лёгких конструкций и статичных узлов: реальные поверхности никогда не бывают идеально гладкими, а прогиб опираемого элемента и его поворот на опоре создают концентрацию напряжений на краях. Раствор толщиной 10–20 мм частично решает проблему неровностей, но образует жёсткий шов, который всё равно скалывается по краю. Рубероид даёт немного свободы перемещения, но остаётся жёстким соединением и не рассчитан на многолетнюю работу.
Эластомерные подкладки — относительно новое решение (около 30 лет практики), изготавливаемое из синтетических каучуков: хлоропренового (CR), этилен-пропилен-диенового (EPDM), полиуретанового (PU) или натурального (NR). Эти материалы деформируются под нагрузкой почти упруго, не чувствительны к перепадам температур на площадке и стареют очень медленно — деградация составляет 1–2 мм за несколько десятилетий. Подкладка выравнивает контактные напряжения, обеспечивает свободный поворот элемента на опоре и радикально снижает горизонтальные усилия от усадки, температуры и деформации конструкции.
Виды эластомерных подкладок — сравнительная таблица
По конструкции подкладки делятся на неармированные (для статических нагрузок), армированные и скользящие (для больших горизонтальных перемещений и динамики). Демпфирующие подкладки решают отдельную задачу — гашение ударного шума.
| Тип | Конструкция | Толщина, мм | Нагрузка / смещение | Применение |
|---|---|---|---|---|
| N15 / N20 | неподвижная, неармированная, EPDM | 5–20 | до 15–20 Н/мм², ±2,1…±12,6 мм | балки, фермы, перекрытия — малые перемещения |
| N3 | неармированная, EPDM | 5–20 | небольшие статические нагрузки | закрытые помещения, без УФ |
| TD 21 S | лента, стержень EPDM | 5–10 | 8–15 Н/мм², до 750 кН/м | фиксация точки опоры, плоские крыши |

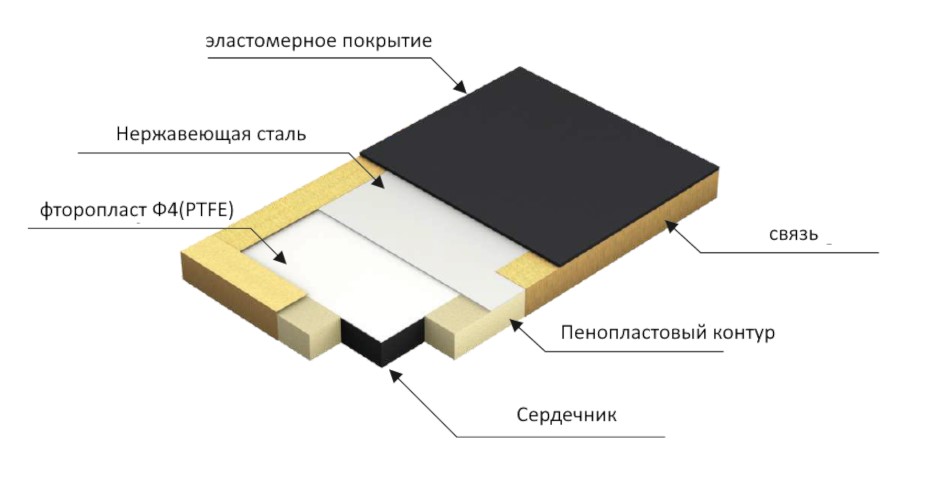

| NEG | скользящая, CR/EPDM + PTFE | 9–24 | до 5 Н/мм², ±20 мм | статика, большие смещения (свыше 10 мм) |
| TDG 27 SZ | скользящая лента, HDPE | 7–12 | до 3 Н/мм², ±20 мм | плоские крыши, перекрытия |
| B1EG | армированная, сталь + PTFE | 14–56 | статика и динамика | динамические нагрузки |
Приблизительный порог: для неармированных подкладок допустимо относительное смещение до 10 мм, для армированных — до 30 мм. Армированные подкладки должны быть защищены от бесконтрольного скольжения — при недостаточной минимальной нагрузке скольжение постепенно разрушает подкладку.
Скользящие плёнки для деформационных швов
Там, где нужно выполнить разделительный (деформационный) шов перекрытия или обеспечить смещение свыше 10 мм без монтажа полноценной опорной подкладки, применяются скользящие плёнки — двусторонние плёнки на основе HDPE (тип TG 1 A) или POM (тип TG 5 POM), разделённые слоем смазки. TG 1 A рассчитана на плоские крыши небольших пролётов и разделение конструктивных элементов при напряжении до 1 Н/мм²; TG 5 POM выдерживает нагрузки до 10 Н/мм² и применяется в ложах фундаментов. Коэффициент трения обеих плёнок — 0,05–0,10.
Плёнки поставляются в вариантах ламинации под монолитные (заливаемые на площадке) и сборные бетонные элементы — с одной или двух сторон соответственно.
Демпфирующие подкладки — шумо- и виброизоляция
Отдельная задача — снижение ударного шума в стыках лестничных маршей, перекрытий и сборных элементов жилых домов, офисов и больниц. Профилированная подкладка SD — рифлёная лента из вулканизированного каучука, поставляемая в рулонах 10 м.п. с перфорацией под отрыв полос 50/100/150 мм, — по протоколу испытаний снижает приведённый уровень ударного шума на 27–31 дБ в диапазоне нагрузок 0,1–1,0 Н/мм² (максимум при 0,3 Н/мм²). Для монолитных конструкций применяется аналогичная по принципу подкладка TD 21 SD с эластомерным стержнем и пенонаполнителем.
Армированные опорные части и опоры для надвижки
Тот же производитель выпускает и полноразмерные армированные эластомерные опорные части по стандарту DIN EN 1337-3 (типы A, B, B/C, C, C-PSP, F, с CE-маркировкой) — они собираются послойно из высококачественного эластомера и стальных пластин, работают при температурах от −40 до +50 °C (кратковременно до +70 °C) и служат более 30 лет без обслуживания. Для метода продольной надвижки пролётных строений мостов применяются усиленные опоры BSL — слои серого эластомера и стали с PTFE-слоем и выдавленными смазочными пазами, рассчитанные на давление до 22,5 Н/мм². Это тот же класс изделий, что и резинометаллические РОЧ ДОРОГАМОСТ — при подборе опорных частей для мостов и эстакад ориентируйтесь на нашу основную линейку РОЧ и ОЧ-СФ, а рассмотренные в этой статье подкладки и плёнки — отдельный класс изделий для опирания балок, плит и перекрытий гражданских и промышленных объектов.
Как выбрать подкладку под проект

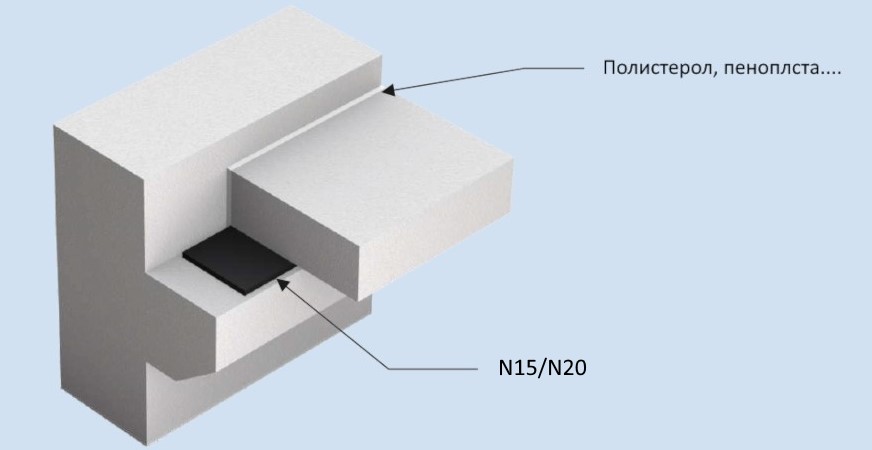

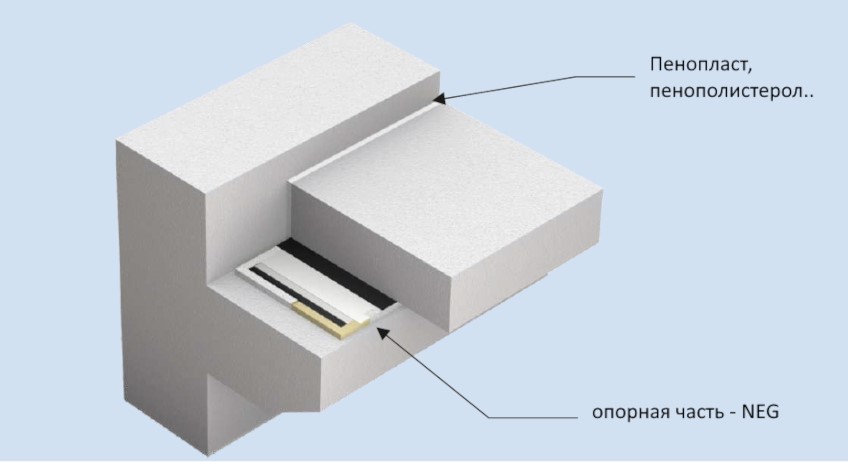

Тип подкладки подбирается по трём параметрам: величина нагрузки (статическая или динамическая), требуемое горизонтальное смещение и необходимость дополнительных функций — фиксации точки опоры (TD 21 S) или шумоизоляции (SD, TD 21 SD). Для простого опирания без значимых перемещений достаточно неподвижной неармированной N15 или N20 (различаются только предельным напряжением — 15 или 20 Н/мм²); при перемещениях свыше 10 мм нужна скользящая подкладка NEG (или, при динамике, армированная B1EG); для деформационных швов и лож фундаментов — скользящая плёнка TG 1 A или TG 5 POM. Расчёт горизонтального смещения и допустимого угла поворота выполняется по методике производителя — толщина подкладки и диапазон смещения жёстко связаны формулой tg γ = 0,7·(t−2)/t.
