Композитный быстроток ДОРОГАМОСТ — надёжный водоотвод с откосов дорог и мостов

Серия изделий ДОРОГАМОСТ БЫСТРОТОК — это современная система организованного поверхностного сброса дождевых и талых вод с насыпей автомобильных дорог, откосов мостовых сооружений и примыканий к ливнеприёмникам. Продукция изготавливается из армированного стеклопластика по стандарту СТО 44422268-001-2021 и полностью соответствует требованиям СП 34.13330, СП 35.13330 и ТР ТС 014/2011.

Область применения быстротоков ДОРОГАМОСТ

• Насыпи автомобильных дорог всех категорий
• Откосы в зоне мостовых сооружений и путепроводов
• Примыкания к съездам и водоотводным канавам
• Ливнестоки в системах дорожного водоотвода
• Дренажные системы на железнодорожных откосах

Технические характеристики

Лотки быстротока имеют прямоугольное (U-образное) сечение  (ШхВ): 400×600 мм. Длина секций — от 1 до 6 метров. Основные физико-механические характеристики материала:

• Прочность на изгиб: ≥ 200 МПа (ГОСТ Р 56810-2015)
• Модуль упругости: ≥ 15 ГПа
• Температурный диапазон эксплуатации: −45…+105 °С
• Морозостойкость: ≥ 150 циклов (ГОСТ 10060-2012)
• Водопоглощение: ≤ 0,8% (ГОСТ 4650-80)
• Группа горючести: Г1 (ГОСТ 30244-94)
• Шероховатость по Маннингу: n = 0,012
• Срок службы: ≥ 30 лет

Состав системы быстротока

Полная система ДОРОГАМОСТ БЫСТРОТОК включает следующие элементы:

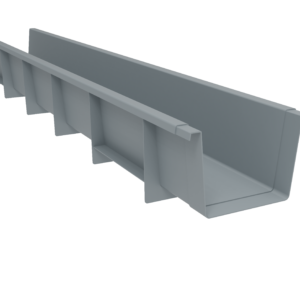

• Лотки быстротока — основной протяжённый элемент для высокоскоростного сброса воды по наклонной трассе
• Раструбы верхние (прямые и угловые, одно- и двусторонние) — уловительные элементы для сбора воды в верхней части откоса
• Углы верхнего и нижнего участков — соединительные элементы для изменения направления трассы
• Раструбы нижние, в том числе с рассекателями и перфорацией — для безопасного выпуска воды и защиты откоса от размыва
• Комплект крепежа (анкеры Ø8–10 мм) и герметизирующие материалы

Преимущества перед железобетонными быстротоками

По результатам технико-экономического обоснования (ТЭО) применение ДОРОГАМОСТ БЫСТРОТОК вместо железобетонных лотков серии 3.503.1-66 даёт следующие преимущества:

• Вес в 10–15 раз меньше — масса 1 п.м. составляет всего 3–6 кг, монтаж без спецтехники
• Скорость монтажа в 3–4 раза выше — бригада 4 человека монтирует до 150 п.м. в смену
• Срок службы ≥ 30 лет без обслуживания и ремонта
• Стабильные гидравлические характеристики — шероховатость n=0,012 сохраняется на протяжении всего срока эксплуатации
• Морозостойкость — выдерживает не менее 150 циклов замораживания/оттаивания
• Устойчивость к УФ, солевому туману и агрессивным средам
• Комплектность — все узлы сопряжений (верх/низ, прав/лев, двусторонние) в одной поставке

Монтаж быстротока ДОРОГАМОСТ

Монтаж системы производится без использования кранового оборудования. Основание может быть щебёночным (подушка 100–150 мм), комбинированным или монолитной бетонной полкой. Крепление секций — анкерами Ø8–10 мм с шагом 3 м. Стыки герметизируются УФ-стойким герметиком. Монтаж ведётся от верхнего раструба вниз по потоку.

Соответствие нормативным документам

Продукция изготавливается по СТО 44422268-001-2021. Нормативная применимость подтверждена для объектов по СП 35.13330 «Мосты и трубы», СП 34.13330 «Автомобильные дороги», СП 32.13330 «Канализация. Наружные сети», ТР ТС 014/2011 «Безопасность автомобильных дорог».

Купить быстроток ДОРОГАМОСТ в Краснодаре и с доставкой по России

Проектирование композитных быстротоков серии ДОРОГАМОСТ БЫСТРОТОК выполняется в составе системы водоотвода объекта и подчинено требованиям СТО 44422268-001-2021, включая технические характеристики, методы контроля и правила применения. Все решения должны быть согласованы с геометрией откоса, условиями отвода стока и конструкцией мостового или дорожного сооружения.

• Расчета притока и условий выпуска поверхностного стока
• Гидравлической проверки по формуле Маннинга (n = 0,012 для стеклопластика)
• Трассировки по откосу с подбором типоразмера лотков (например, Л 03×04, Л 04×06), углов, раструбов и рассекателей
• Проверки устойчивости выпуска и сопряжения с приёмником
• Проектирования креплений и герметизации стыков согласно СТО.

Этапы гидравлического расчёта лотков

Пропускная способность лотков серии ТДС МОСТ рассчитывается индивидуально для каждого участка, ограниченного точками водосброса и постоянным продольным уклоном.

Лотки серии «ДОРОГАМОСТ БЫСТРОТОК» — это эффективное решение для организации сброса воды с откосов и насыпей дорожных объектов. Благодаря высокой пропускной способности и стойкости к агрессивным условиям, они обеспечивают долговечный и безопасный водоотвод при минимальных затратах на монтаж и обслуживание.

• Основание

  Уплотнённая щебёночная подушка толщиной 10–15 см. При слабых грунтах — укладка геотекстиля

• Крепление

  Композитные анкеры Ø8–10 мм через ребра, шаг 1.0–1.5 м.

• Омоноличивание

  Заливка бетоном М200–М300 снизу и частично по бокам (слой 50–100 мм)

• Уклон основание

  Уклон основания = уклону откоса (например, 1:2 или 1:3)

• Соединение лотков

  Лотки соединяются встык через соединение мама/папа с герметизацией при необходимости.
