ДОРОГАМОСТ БЫСТРОТОК Л 04х06 — Лоток быстротока 400×600 мм

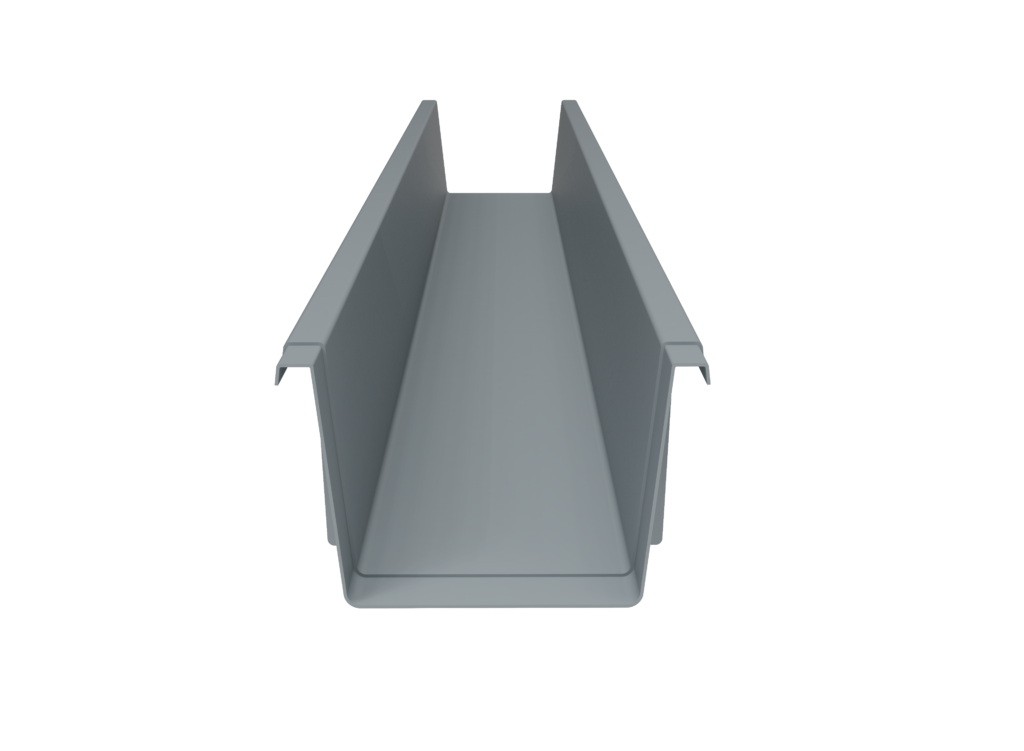

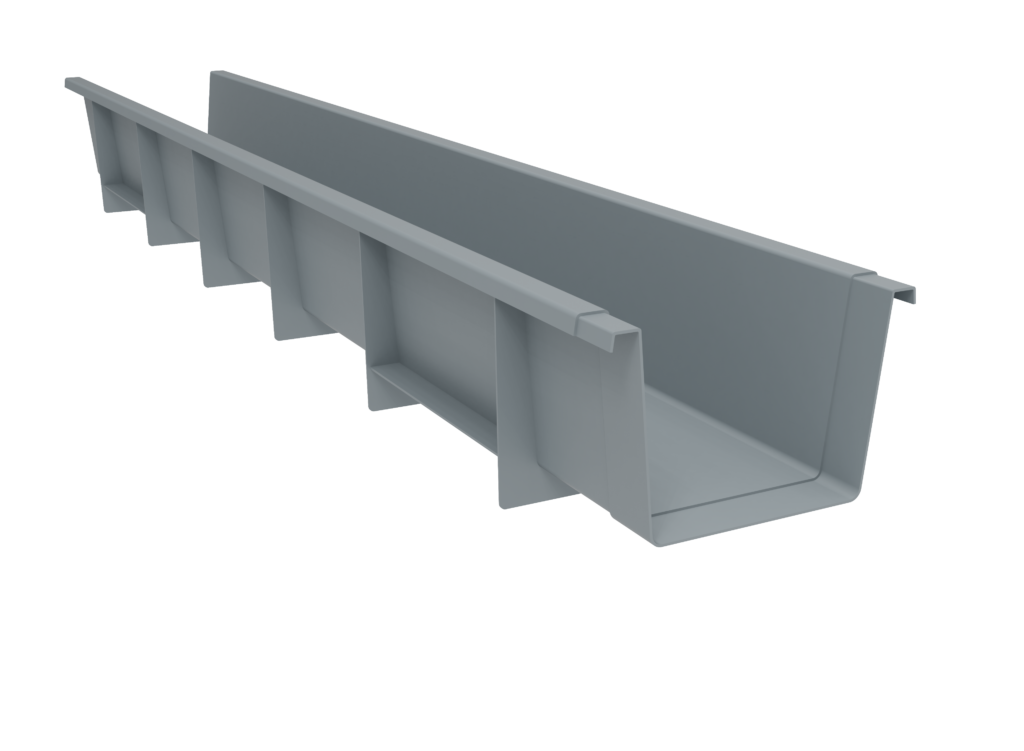

ДОРОГАМОСТ БЫСТРОТОК Л 04х06 — крупнейший типоразмер лотка быстротока прямоугольного (U-образного) сечения 400×600 мм из линейки ДОРОГАМОСТ БЫСТРОТОК. Предназначен для объектов с высоким расходом поверхностного стока — насыпей с большой площадью водосбора, крутых откосов и участков с интенсивными осадками.

Технические характеристики

• Обозначение по СТО: ДОРОГАМОСТ БЫСТРОТОК Л 04х06
• Сечение (ширина × высота): 400 × 600 мм
• Длина секции: 3000 мм (стандарт), иные по заказу
• Материал: армированный стеклопластик (полиэфирная смола + стекловолокно)
• Прочность на изгиб: ≥ 250 МПа
• Водопоглощение: ≤ 0,5 %
• Рабочий диапазон температур: −50 °C … +60 °C
• Срок службы: ≥ 50 лет
• Группа горючести: Г1 (низкая)

Гидравлические характеристики (формула Маннинга, n = 0,012)

• Площадь живого сечения: 0,240 м²
• Гидравлический радиус: 0,1200 м
• Расход Q при уклоне 1:3 (18,4°): 2 809 л/с, V = 11,71 м/с
• Расход Q при уклоне 1:2 (26,6°): 3 441 л/с, V = 14,34 м/с
• Расход Q при уклоне 1:1,5 (33,7°): 3 973 л/с, V = 16,55 м/с

Область применения

Лоток быстротока Л 04х06 (400×600 мм) — оптимальный выбор для объектов с максимальным расходом стока:

• высокие насыпи с большой площадью водосбора;
• откосы крутизной 1:1,5 — 1:2 на дорогах I–II категорий;
• откосы у мостовых сооружений, путепроводов и эстакад;
• гасители быстротока у подошвы насыпи совместно с раструбом нижним с рассекателем.

Монтаж и установка

Монтаж: щебёночная подушка 10–15 см, анкеры Ø8–10 мм с шагом 1,0–1,5 м, герметизация стыков. Уклон основания равен уклону откоса. При необходимости — омоноличивание бетоном М200–М300 снизу и по бокам, слой 50–100 мм.

Состав системы ДОРОГАМОСТ БЫСТРОТОК

Лоток Л 04х06 применяется в полном комплекте с:

• Раструбами верхними РВ ПД, РВ УД, РВ ПП, РВ ПЛ, РВ УП, РВ УЛ 04х06;
• Углами верхнего/нижнего участка УВ/УН 04х06;
• Раструбами нижними РН, РН Р, РН П, РН РП 04х06.

Нормативная база: СП 34.13330.2012, СП 98.13330.2021, ТР ТС 014/2011, СТО 44422268-001-2021.
