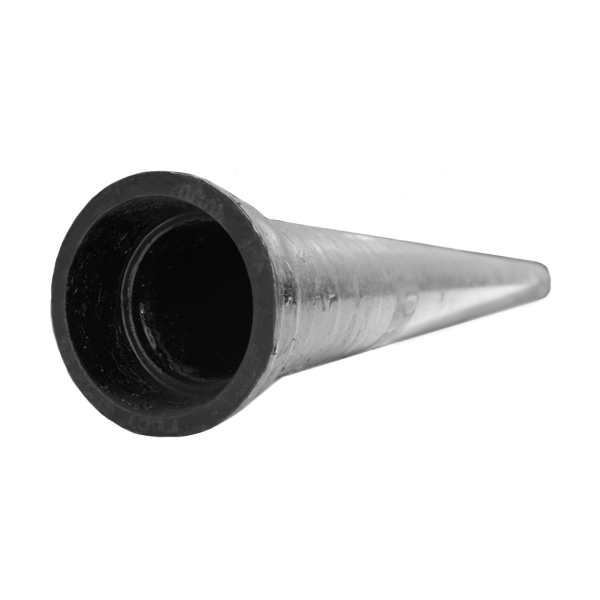

Труба ТЧК 150-1000

Труба ТЧК 150 — обязательный элемент водоотводного устройства ВУ 150 (серия 3.503)

Труба чугунная ТЧК 150 — неотъемлемая часть водоотводного устройства ВУ 150, применяемого в системах водоотведения мостов и путепроводов. Труба обеспечивает отвод воды с проезжей части и несущих конструкций моста, защищая их от разрушения из-за скопления воды, льда и агрессивных реагентов.

В проектах и рабочих чертежах ТЧК 150 указывается как один из элементов системы по серии 3.503, а в составе ВУ 150 её полное наименование выглядит как:
ТЧК150-500, ТЧК150-650, ТЧК150-750, ТЧК150-1000, ТЧК150-2000 — в зависимости от необходимой длины.

На нашем складе всегда в наличии все типоразмеры ТЧК 150, а также остальные элементы ВУ 150 — воронка ВР 350.330.165 и решётка В 270.290.50.

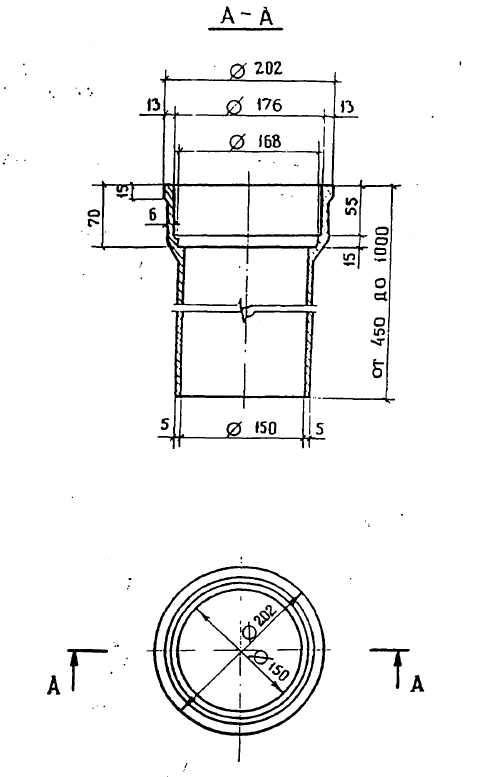

Основные характеристики трубы ТЧК 150

✅ Марка чугуна: СЧ15, СЧ20
✅ Диаметр условный (ДУ): 150 мм
✅ Длина труб:

• ТЧК150-500 — 500 мм

• ТЧК150-650 — 650 мм

• ТЧК150-750 — 750 мм

• ТЧК150-1000 — 1000 мм

• ТЧК150-2000 — 2000 мм

✅ Материал: серый чугун с антикоррозионной обработкой (битумная мастика или специальное лаковое покрытие).

✅ Температурная стойкость: от −50 °C до +70 °C.

✅ Срок службы: не менее 25–50 лет при правильном монтаже.

Роль ТЧК 150 в составе ВУ 150

Водосборная воронка ВР 330.350.165 монтируется в ТЧК 150 теле плиты и принимает сток с проезжей части.
Решётка РВ 270.290.50 защищает от попадания крупного мусора.
Труба ТЧК 150 является связующим звеном — именно она транспортирует собранную воду вниз по конструкции моста в дренажную систему.

Чем больше протяжённость мостового пролёта — тем чаще закладывается использование труб большей длины (ТЧК150-1000, ТЧК150-2000) для оптимального отвода воды.

Где применяются трубы ТЧК 150

✅ Автомобильные мосты;
✅ Железнодорожные мосты;
✅ Путепроводы;
✅ Эстакады;
✅ Инженерные сооружения с устройством водоотвода.

В наличии на складе все типоразмеры ТЧК 150!
Мы поставляем трубы как поштучно, так и полными комплектами для сборки ВУ 150 (воронка + решётка + труба). Гарантируем совместимость по габаритам с проектной серией 3.503.
