Водоотводное устройство ВУ-150 (ВТ-150)

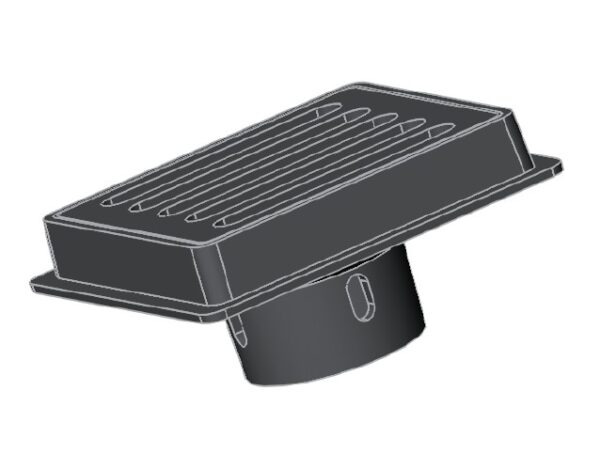

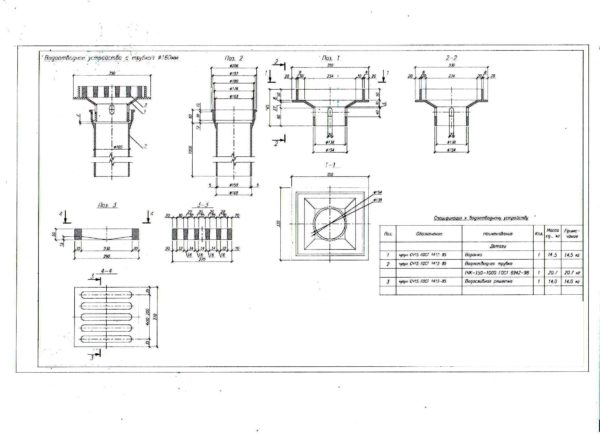

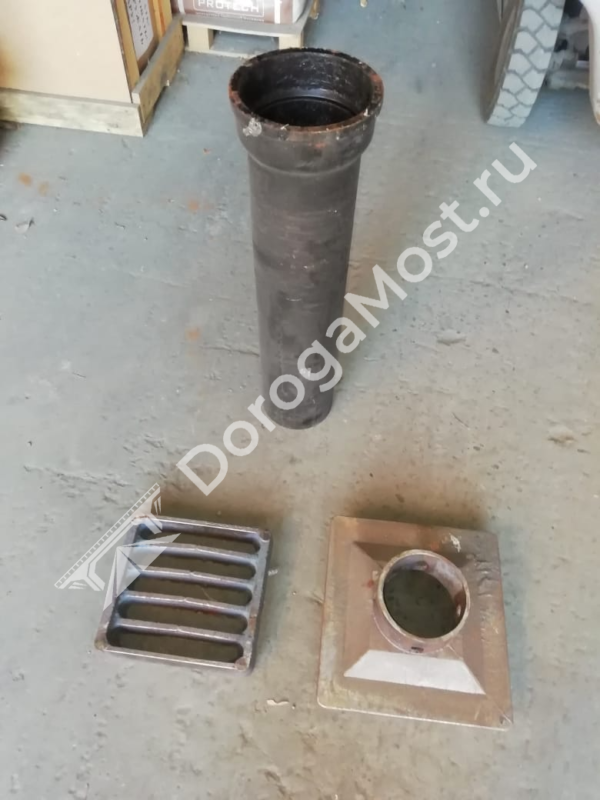

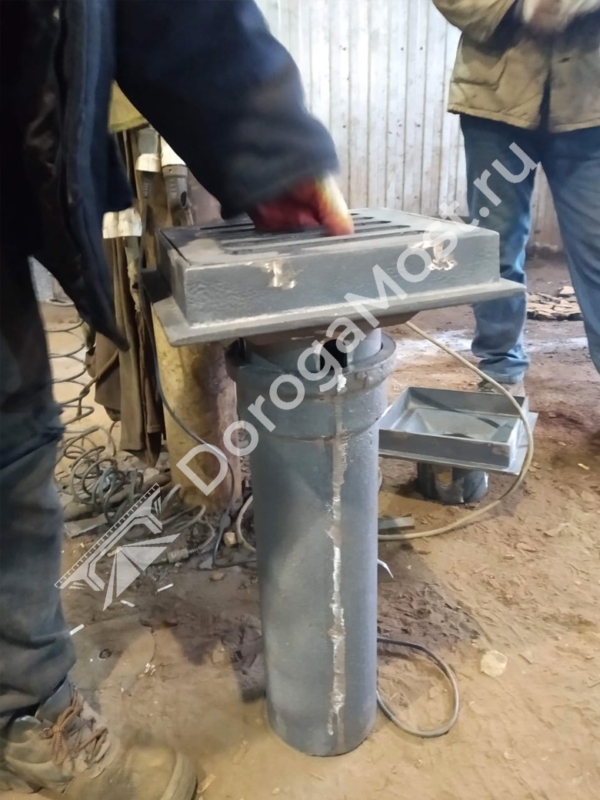

Водоотводное устройство ВУ-150 (ВТ-150) — полный комплект: воронка, труба ТЧК 150, решётка. Серия 3.503 для мостов и путепроводов.
- Характеристики
Характеристики
| Тип | |
|---|---|
| Страна | Россия |
| Диаметр выходного отверстия конструкции | 150 мм |
| Материал | серый чугун |
| Срок эксплуатации | 25 лет |
| Вид водоотвода | наружный |
| Тип поверхностного водоотвода | Точечный |
| Марка чугуна | СЧ-20, СЧ-15 |
| Гарантия | 12 месяцев |
Водоотводные устройства серии ВУ предназначены для отвода атмосферных осадков с проезжей части мостовых сооружений. На мостах чугунные лотки монтируются заподлицо с дорожным покрытием и обеспечивают беспрепятственный сбор воды без застоев и подтопления несущих конструкций.
ВУ-150 — чугунное водоотводное устройство с шириной приёмной щели 150 мм. Изготавливается из серого чугуна СЧ20 по ГОСТ 1412-85, выдерживает нагрузку от автотранспорта класса А-14 (до 140 кН на ось).
Технические характеристики ВУ-150
- Ширина приёмной щели: 150 мм
- Пропускная способность: 15–20 л/с при интенсивности дождя 100 мм/час
- Материал: чугун СЧ20 (ГОСТ 1412-85)
- Класс нагрузки: А-14 (140 кН)
- Покрытие: без покрытия (чугун атмосферостойкий)
- Масса: уточняется при заказе
Монтаж и установка
Устройства устанавливаются в проектные ниши в дорожном полотне на мостовых плитах. Крепление — болтовое к закладным элементам. Лотки на мостах располагаются с шагом согласно проекту водоотвода, как правило — через 6–12 м по длине пролётного строения.
ДОРОГАМОСТ поставляет водоотводные устройства ВУ-150 и ВУ-180 под заказ — комплектно с решётками и крепёжными элементами. Уточнить наличие, цену и сроки поставки — по запросу.
