Деформационные швы мостов

Деформационный шов ДШ — конструктивный элемент мостового полотна, который компенсирует температурные деформации и силовые перемещения пролётных строений. Без него покрытие трескается и выбивается в зоне стыка: мост двигается на несколько сантиметров при смене сезонов, и этот зазор должен работать — молча, без протечек, без ударов под колёсами.

Типы деформационных швов ДШ
Подбор конструкции определяется расчётным перемещением пролёта и классом нагрузки:

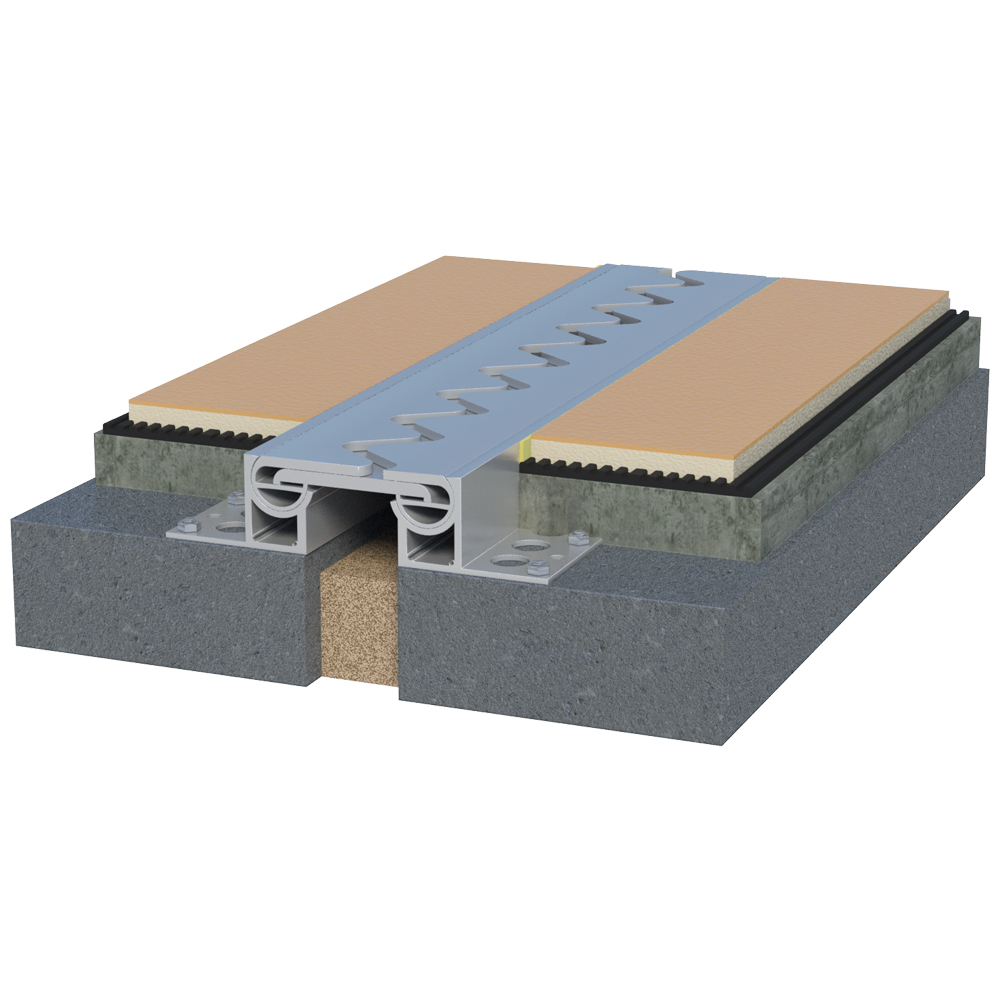

ОП ДШ — однопрофильный деформационный шов
Рабочий диапазон: до 80–100 мм. Применяется на коротких и средних пролётах путепроводов и пешеходных мостов. Простая конструкция — один резиновый компенсатор между крайними профилями. Анкеровка в бетонную нишу. Смотреть ОП ДШ 80

МП ДШ — многопрофильный деформационный шов
Рабочий диапазон: от 160 до 640 мм и более. Секционная (модульная) конструкция: промежуточные профили делят зазор на равные части, каждую закрывает отдельный резиновый компенсатор. Три степени свободы — продольная, поперечная, угловая. Применяется на крупных мостах, эстакадах, виадуках. Смотреть МП ДШ 160

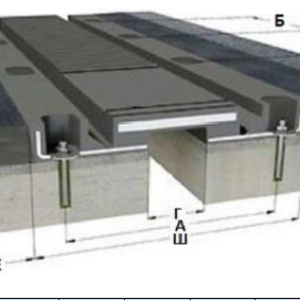

РМ ДШ — резинометаллический деформационный шов
Рабочий диапазон: 50–250 мм. Монолитный резиновый профиль с металлическими закладными элементами. Полностью герметичен, не требует замены отдельных уплотнителей. Оптимален для мостов с умеренными перемещениями и высокими требованиями к водонепроницаемости. Смотреть РМ ДШ 80

ЖДШ — деформационный шов для железнодорожных мостов
Специальная серия для совмещённых мостов под рельсовый путь: ЖДШ-40, ЖДШ-80, ЖДШ-130.

Пришовная зона — не менее важна, чем сам шов
Долговечность деформационного шва напрямую зависит от состояния прилегающего покрытия. Пришовная зона — это 30–60 см бетона вокруг анкерной плиты. Если она разрушена, шов начинает работать на ударные нагрузки, которые не предусмотрены конструкцией.

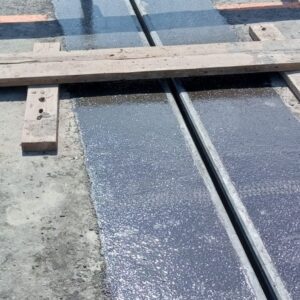

Для ремонта и восстановления пришовной зоны используют полимербетон ЦМИД В-50 ПБ — быстрый набор прочности, химстойкость, адгезия к старому бетону без грунтовки.

Резиновые компенсаторы и уплотнители
Резина для деформационных швов изготавливается по ГОСТ из хлоропренового каучука. Уплотнитель — расходная деталь: заменяется без демонтажа всей конструкции. В каталоге представлены компенсаторы под ОП ДШ 50, 80, 100, 120 М и гернитовые шнуры серии ПРП-40К.

Купить деформационный шов у производителя
Купить деформационный шов с подбором типоразмера, технической документацией и поставкой по России — в каталоге ДОРОГАМОСТ. 43 позиции: ОП ДШ, МП ДШ, РМ ДШ, ЖДШ, резиновые компенсаторы, уплотнители. Поставка в комплекте с крепёжными элементами.
Пришлите проектную документацию или параметры шва — подберём конструкцию и рассчитаем стоимость в течение рабочего дня.
