Клиновидные прокладки для РОЧ – клиновидные листы под опорные части мостов

Клиновидные прокладки для РОЧ — вспомогательные элементы, которые устанавливают под резиновые или металлические опорные части мостов, когда опорная площадка имеет продольный или поперечный уклон. Без прокладок опорная часть работает в перекошенном положении, что снижает несущую способность и сокращает срок службы.

Когда нужны клиновидные прокладки

Клиновидные прокладки применяют в двух случаях:

• Продольный уклон пролётного строения — мост на подъёме или спуске: опорная площадка наклонена, прокладка выравнивает постель под РОЧ до горизонтальной.
• Монтажные допуски — при заливке опорного блока бетон лёг с отклонением от нивелировки; прокладка компенсирует фактическое отклонение.

Применяются в комплекте с резиновыми опорными частями по ГОСТ 32020-2012, а также с полимерными и тефлоновыми скользящими опорами.

Конструкция и материал

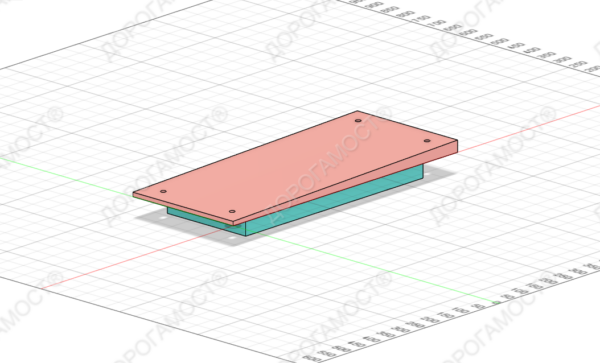

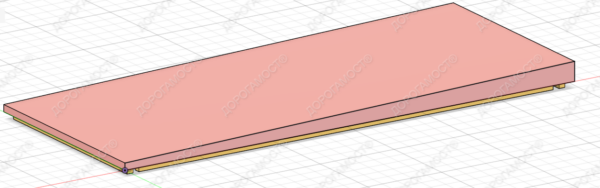

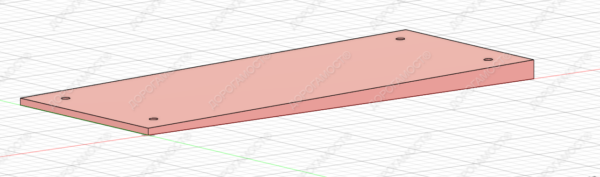

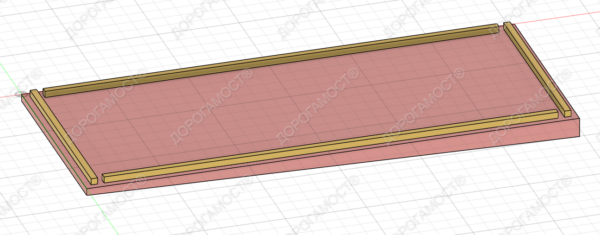

Прокладки изготавливают из стального проката (Ст3сп) с защитным покрытием или из конструкционного полиамида ПА-6. Угол клина подбирается под проектный уклон — как правило, от 1° до 8°. Размеры в плане совпадают с опорной пластиной РОЧ. Поставляются парами (верхняя + нижняя) для каждой опорной точки.

Для подбора угла клина и комплектации к вашим опорным частям — укажите в запросе марку РОЧ и продольный уклон моста в промилле. Подготовим спецификацию с артикулами.
