Монтаж РМ ДШ: резинометаллического деформационного шва — порядок работ

Монтаж РМ ДШ — резинометаллического деформационного шва — определяет, как долго конструкция прослужит без протечек и разрывов профиля. Ошибки на этапе установки (зажатый в закрытом положении профиль, неверная затяжка анкеров, отсутствие поправки на температуру монтажа) сокращают ресурс шва в разы. В статье — порядок работ по внутреннему регламенту ДОРОГАМОСТ для серии РМ ДШ 50–180.

Подготовка проектного зазора

Ширина шва в открытом состоянии (размер «Ш» в паспорте изделия) рассчитана на определённую температуру монтажа. Перед установкой РМ ДШ замеряют фактическую температуру конструкции пролётного строения и, если она отличается от проектной, корректируют монтажный зазор — при монтаже в холодное время года зазор увеличивают, в тёплое — уменьшают, чтобы шов не оказался в закрытом или чрезмерно раскрытом положении в середине своего температурного диапазона. Кромки деформационного шва в бетоне очищают от опалубки, наплывов раствора и арматурных выпусков, проверяют соответствие ширины технологического проёма размеру «А» из паспорта конкретного типоразмера.

Монтаж РМ ДШ: порядок работ

Общая последовательность монтажа резинометаллического деформационного шва:

1. Закладные балки (позиции «Б»/«Г» по чертежу) заводят в проектный проём и выставляют по осям и отметкам с помощью регулировочных клиньев — с контролем горизонтальности по обеим сторонам шва.
2. Анкерные болты пропускают через отверстия Øa в закладных балках и фиксируют гайками без окончательной затяжки — это оставляет запас для финальной юстировки положения перед бетонированием.
3. Пространство вокруг закладных балок бетонируют быстротвердеющим безусадочным составом; до набора проектной прочности бетона монтажные стяжки резинового профиля не снимают.
4. После набора прочности бетоном анкерные болты дотягивают на проектный момент затяжки, монтажные стяжки резинового профиля снимают, шов приводится в рабочее положение.
5. Стыки резинового профиля с гидроизоляцией и деформационным швом тротуарной части герметизируют, исключая протечки воды в тело пролётного строения и на опорные части.

Технические характеристики РМ ДШ по типоразмерам

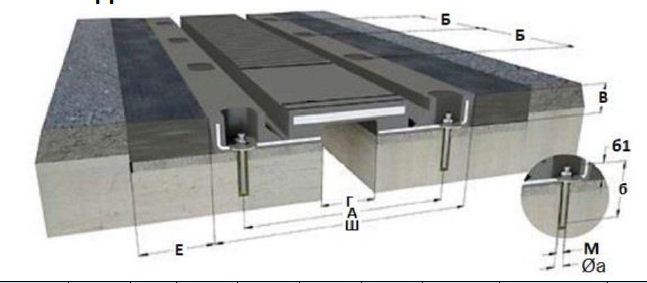

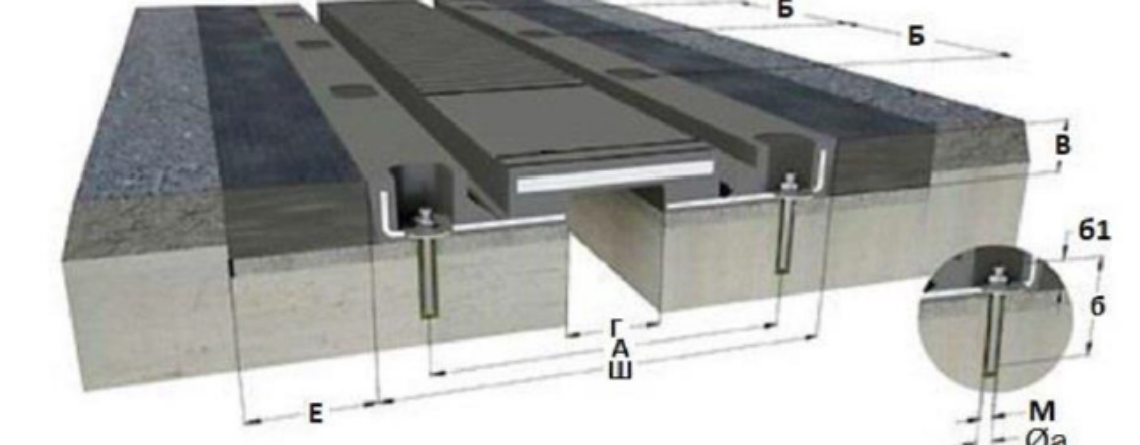

Полные габаритные размеры и параметры анкерного крепления для всех типоразмеров серии — согласно буквенным обозначениям на схеме выше:

Затяжку анкеров выполняют равномерно, крест-накрест, с контролем момента динамометрическим ключом — недотянутый крепёж допускает вибрацию закладных балок под нагрузкой, перетянутый — раскалывает бетон вокруг гильзы.

Контроль и приёмка

После монтажа проверяют: положение резинового профиля относительно уровня покрытия (без выступов и западаний, которые бьют по колёсам и создают ударную нагрузку на шов), качество герметизации стыков, отсутствие следов протечек под швом. Ширину раскрытия шва фиксируют в акте с привязкой к фактической температуре на момент замера — этот нулевой замер нужен для оценки состояния шва при последующих осмотрах.

Эксплуатация и обслуживание

Плановый осмотр деформационных швов проводят не реже двух раз в год — весной и осенью, дополнительно после экстремальных температур и паводков. Проверяют целостность резинового профиля (трещины, отслоение от закладных элементов), затяжку анкерных болтов, состояние герметизации стыков и водоотвода из прошовной зоны. Резиновый профиль, потерявший эластичность или с разрывами армирующих слоёв, подлежит замене — частичный ремонт локальных повреждений допустим только по согласованию с производителем.

ДОРОГАМОСТ поставляет резинометаллические деформационные швы РМ ДШ всех типоразмеров серии 50–180 с полным пакетом документов — паспортом и сертификатом соответствия — и сопровождает объект на этапе монтажа.
