Аналог ОЧШС Люмьер ЛТД — сферические опорные части ОЧ-СФ ДОРОГАМОСТ
Если вы ищете ОЧШС Ж-Н или ОЧШС Ж-Л производства Люмьер ЛТД (ТУ 2530.001-169880466-01) — сферические опорные части производства ДОРОГАМОСТ серии ОЧ-СФ являются их прямым аналогом. Изделия выпускаются по ГОСТ 32020-2012 и предназначены для тех же конструктивных решений.
Что такое ОЧШС и где они применяются
ОЧШС (опорные части шаровые скользящие) — мостовые опорные устройства со сферической скользящей поверхностью. Применяются на автодорожных и железнодорожных мостах, путепроводах и эстакадах для передачи вертикальных нагрузок с допущением угловых поворотов и горизонтальных перемещений.
Аналоги ОЧШС от ДОРОГАМОСТ — серия ОЧ-СФ
Сферические опорные части ОЧ-СФ производства ДОРОГАМОСТ выпускаются в трёх исполнениях:
| Тип ОЧШС (Люмьер ЛТД) | Аналог ДОРОГАМОСТ | Описание |
|---|---|---|

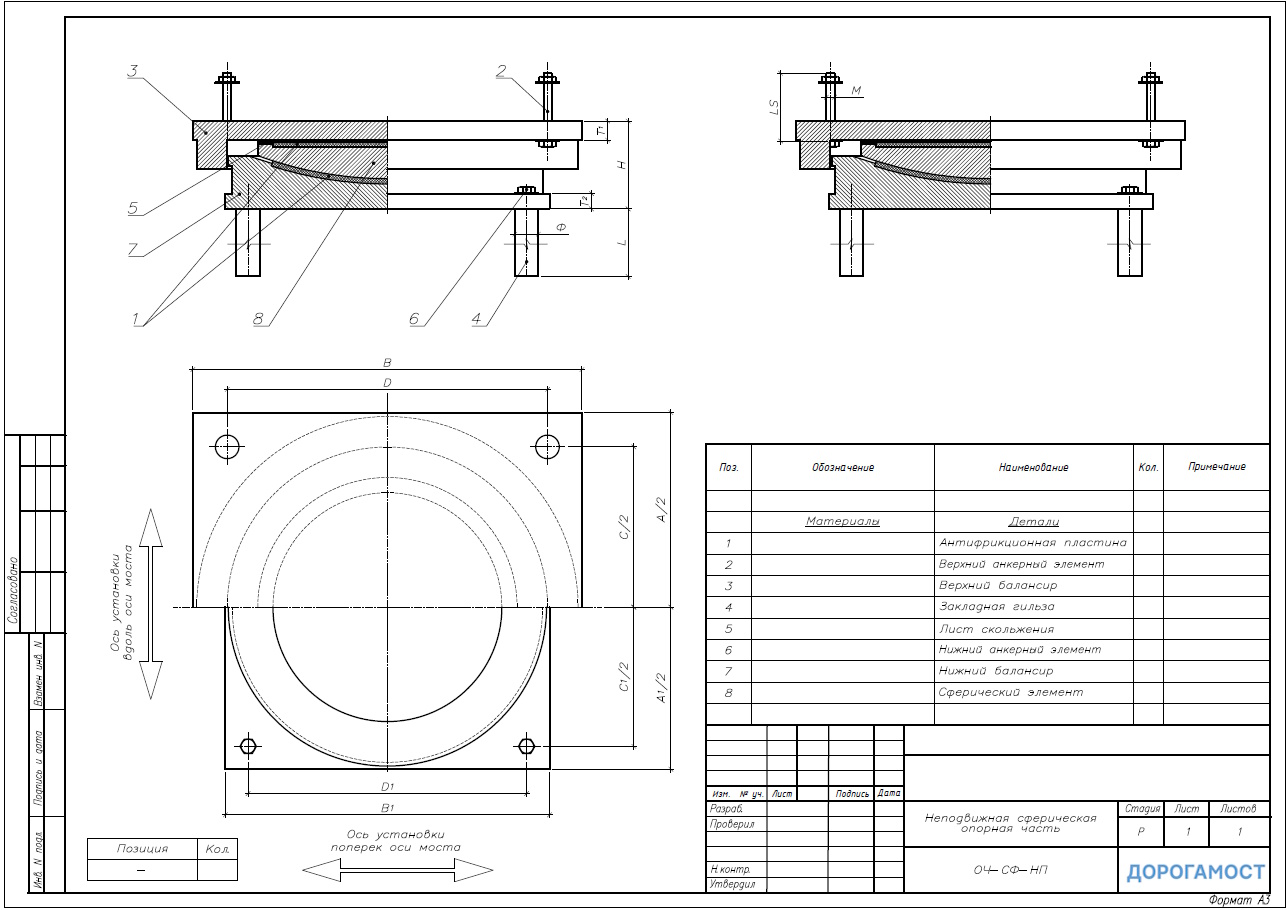

| ОЧШС Ж-Н (неподвижная) | ОЧ-СФ-НП | Фиксирует пролётное строение в горизонтальной плоскости |

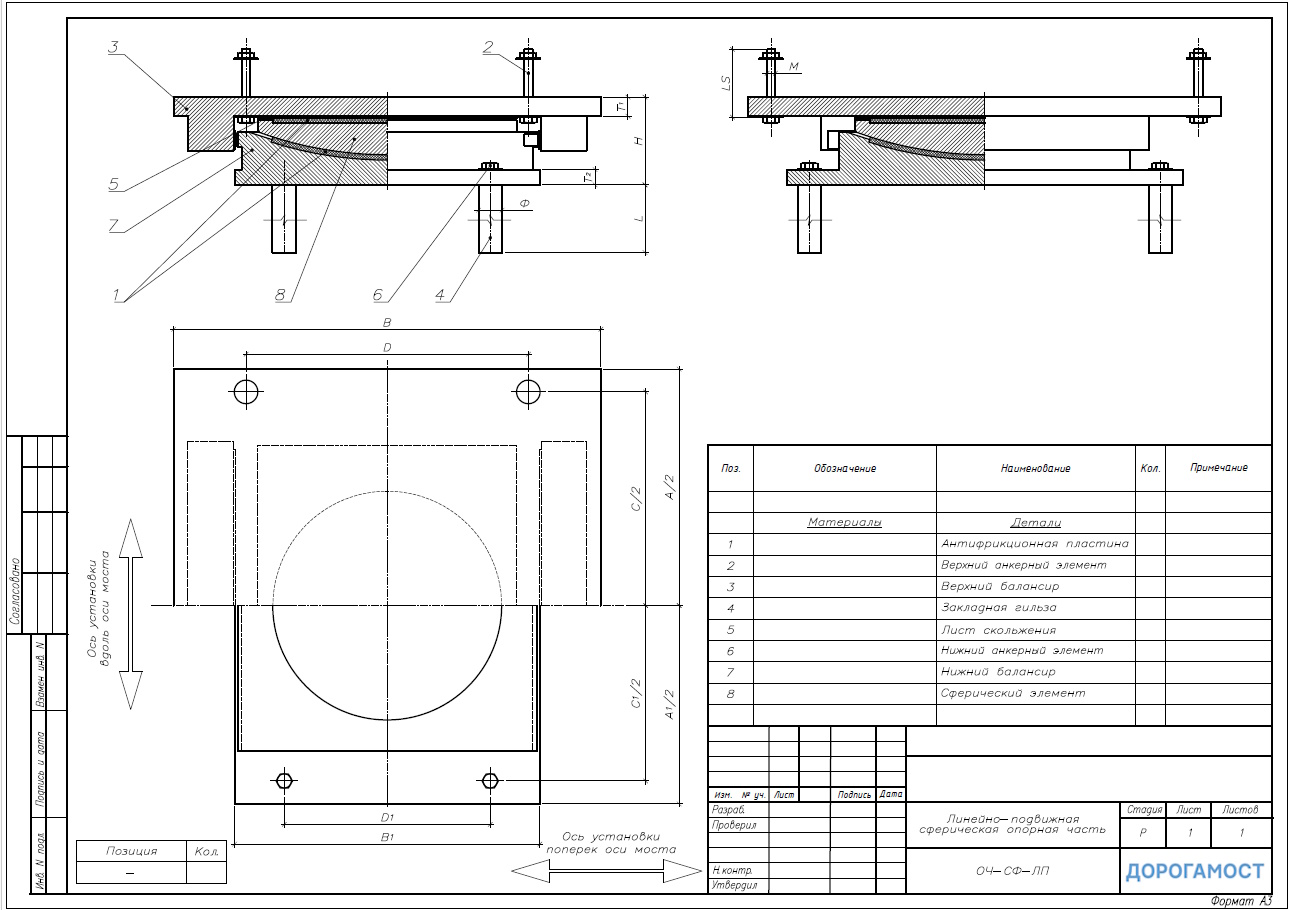

| ОЧШС Ж-Л (линейно-подвижная) | ОЧ-СФ-ЛП | Допускает продольные перемещения, фиксирует поперечные |

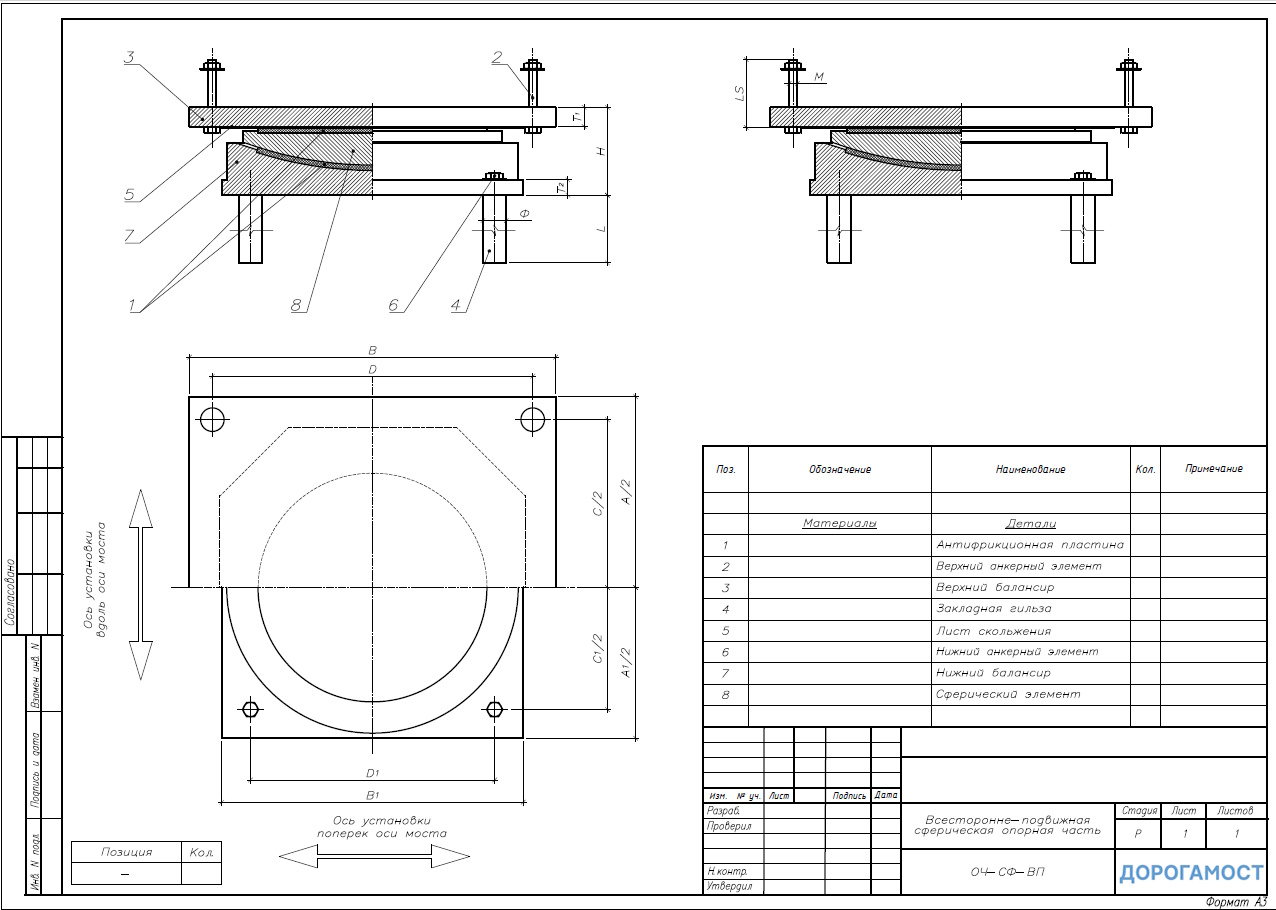

| — (нет в номенклатуре) | ОЧ-СФ-ВП | Всеподвижная — перемещения в обоих горизонтальных направлениях |
Диапазон нагрузок ОЧ-СФ ДОРОГАМОСТ
Типовая номенклатура охватывает вертикальные нагрузки от 1000 до 6250 кН и выше. Изделия под нагрузку 6000 и 8000 кН (аналог ОЧШС Ж-Н-600 / ОЧШС Ж-Н-800) входят в стандартный ряд. Для ОЧ-СФ-ЛП продольный ход задаётся по проекту: от ±500 до ±3000 мм.
Сравнение технических характеристик
| Параметр | ОЧШС Ж-Л-600-150 (Люмьер) | ОЧ-СФ-ЛП 600/… (ДОРОГАМОСТ) |
|---|---|---|
| Вертикальная нагрузка, кН | 6000 | 6000 |
| Продольное перемещение, мм | ±150 | по проекту, до ±3000 |
| Поперечное перемещение | зафиксировано | зафиксировано |
| Угловой поворот | за счёт сферы | за счёт сферы |
| Нормативная база | ТУ 2530.001-169880466-01 | ГОСТ 32020-2012 |
Преимущества ОЧ-СФ ДОРОГАМОСТ
- ГОСТ 32020-2012 — государственный стандарт, принимаемый экспертизой без дополнительных согласований
- Широкий типоряд — от 1000 до 6250 кН и выше; нестандартные нагрузки по заданию проектировщика
- Гибкие перемещения — ход ОЧ-СФ-ЛП от ±500 до ±3000 мм под конкретный объект
- Все три исполнения от одного производителя — НП, ЛП и ВП, единый паспорт качества на партию
Как подобрать аналог ОЧШС
Для замены ОЧШС Ж-Н или ОЧШС Ж-Л на ОЧ-СФ ДОРОГАМОСТ передайте в технический отдел:
- Вертикальную расчётную нагрузку (кН)
- Тип опирания: неподвижная / линейно-подвижная / всеподвижная
- Расчётное продольное и поперечное перемещение (мм)
- Расчётный угол поворота (рад)
