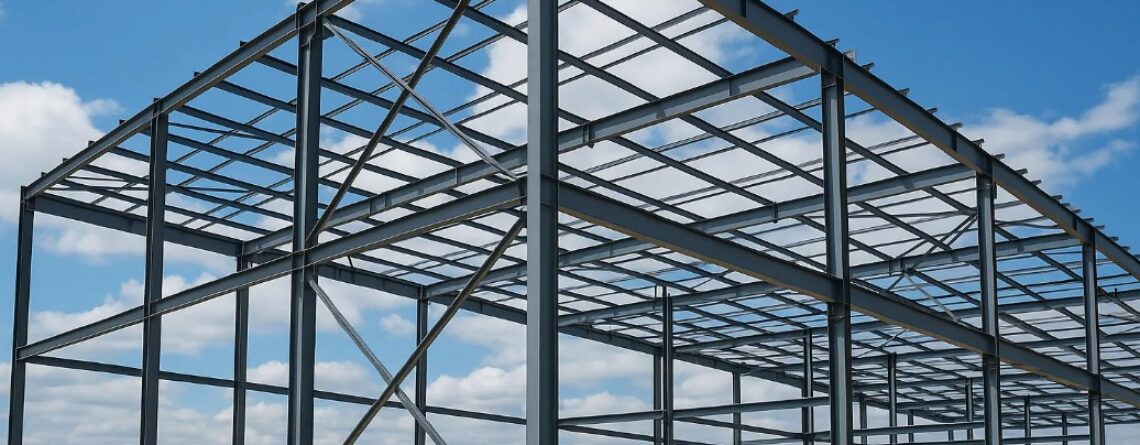

Металлокаркас производственного здания — несущая система из стальных колонн, ригелей, стропильных ферм и связей, которая принимает все нагрузки: постоянные (вес кровли, стенового ограждения), снеговые, ветровые и технологические (мостовые краны, подвесное оборудование). Именно металлокаркас определяет жёсткость, долговечность и скорость возведения всего объекта. Компания ДОРОГАМОСТ проектирует и поставляет металлокаркасы зданий для промышленных объектов в Краснодаре, по всему Краснодарскому краю, в Ростове-на-Дону, Ставрополе, Армавире и Волгограде.

Из чего состоит металлокаркас производственного здания

Несущая система формируется из нескольких ключевых элементов, каждый из которых выполняет свою функцию:

• Колонны — вертикальные стержни, передающие нагрузку на фундамент. Для пролётов до 24 м обычно применяют двутавр или колонны из листового проката, для пролётов 24–36 м — сварные переменного сечения.
• Ригели и прогоны — горизонтальные элементы, соединяющие колонны и несущие нагрузку от кровли. Прогоны монтируют поверх стропильных ферм с шагом 1,5–3 м.
• Стропильные фермы — решётчатые конструкции, перекрывающие основной пролёт. Стальные фермы с параллельными поясами применяют при уклоне кровли 1,5°–6°, треугольные и полигональные — при больших уклонах.
• Связи — вертикальные и горизонтальные раскосы, обеспечивающие устойчивость каркаса из плоскости рамы и воспринимающие ветровые нагрузки вдоль здания.

Всё это вместе образует строительные металлоконструкции с чётко определённым путём передачи усилий: кровля → прогоны → фермы → колонны → фундамент.

Типы конструктивных схем

Выбор схемы зависит от технологического процесса, массы подъёмного оборудования и требуемой свободной площади:

• Однопролётные (12–36 м) — классика для цехов, складов, ангаров. Металлические ангары на базе однопролётной рамы монтируются за 2–4 недели и не требуют внутренних опор.
• Многопролётные — два и более пролётов с промежуточными колоннами; применяют при ширине застройки 60 м и более.
• С мостовым краном — от 5 до 50 т. Каркас усиляют подкрановыми балками, тормозными конструкциями и крановыми рельсами; сечение колонн ступенчато увеличивается в зоне подкрановой консоли.
• С антресольным этажом — металлические перекрытия на вторичных балках; актуально для объектов с административно-бытовым блоком внутри производственного здания.

Расчёт металлокаркаса по СП 16.13330.2017

Проектирование ведётся по актуальной редакции СП 16.13330.2017 «Стальные конструкции» и смежным нормативам СП 20.13330.2017 (нагрузки). Порядок работы:

1. Сбор нагрузок: снеговой район (для Краснодара — II, расчётное значение 1,2 кПа), ветровой район (III, 0,45 кПа), технологические нагрузки от кранового оборудования.
2. Расчётная модель: плоские поперечные рамы моделируют в ПК (СКАД, ЛИРА, Robot Structural Analysis), задают жёсткие или шарнирные узлы, граничные условия фундаментов.
3. Подбор сечений: колонны и ригели — из проката С245/С255 (σ_T = 245 МПа) или С345 для тяжёлых кранов; фермы — угловой профиль или замкнутые квадратные трубы из С255.
4. Проверка устойчивости: гибкость сжатых стержней λ ≤ 120–150, прогиб ригеля f ≤ L/200 (с краном) / L/250 (без крана).

Применяемый прокат соответствует ГОСТ 27772-2015, сварные соединения — ГОСТ 23118-2012. Все расчёты передаются заказчику в составе документации КМ.

От проекта до монтажа: этапы производства

Полный цикл включает четыре стадии:

1. КМ (конструкции металлические) — проектная документация: чертежи, спецификация металла, сварочные карты. Разрабатывается по заданию технолога и архитектора.
2. КМД (конструкции металлические деталировочные) — заводские чертежи каждой детали, схемы сборки, марки отправочных элементов.
3. Производство металлокаркасов на заводе: резка, сверловка, сварка, контроль качества швов (UT/VT), грунтовка.
4. Монтаж: выверка фундаментных болтов → установка колонн → монтаж ферм → прогоны → связи → финишная антикоррозийная обработка.

Производство металлокаркасов под заказ позволяет получить конструкцию точно под технологию предприятия — с нужным шагом колонн, высотой до низа фермы и грузоподъёмностью крана.

Почему металл выигрывает у железобетона

Сравнение двух технологий по ключевым параметрам:

• Скорость: монтаж стального каркаса площадью 3 000 м² занимает 3–6 недель, аналогичный ж/б — 3–5 месяцев.
• Нагрузка на фундамент: металл в 3–4 раза легче ж/б; при слабых грунтах Кубани и Ставрополья это снижает стоимость фундамента на 20–35%.
• Разборность и перепланировка: каркасное здание из металла можно демонтировать, перевезти и собрать на новой площадке — ж/б такой возможности не даёт.
• Точность изготовления: заводские допуски ±1 мм против погрешностей монолитного бетона в несколько сантиметров.

Металлокаркасы для Краснодара и юга России

ДОРОГАМОСТ поставляет каркас из металлоконструкций в Краснодар и другие города региона: Ростов-на-Дону, Ставрополь, Армавир, Волгоград. Мы работаем под заказ: проектирование, производство, шеф-монтаж. Заявку на расчёт принимаем по телефону и через форму на сайте.

Полный ассортимент продукции доступен в разделе Металлоконструкции.
