Расчет температурных расширений пролетных строений и назначение монтажного положения деформационного шва

ООО «ТДС» как производитель деформационных швов не выполняет расчет температурных расширений пролетных строений, так как данные величины зависят от:

длины температурного блока;
расчетных температур района строительства;
конструктивной схемы сооружения;
типа опор (неподвижные/подвижные);
материала пролетного строения;
стадии монтажа (температура установки).

Определение величины температурного раскрытия выполняется проектной организацией в составе расчета мостового сооружения в соответствии с требованиями:

СП 35.13330.2011 «Мосты и трубы»
СП 131.13330.2020 «Строительная климатология»

Позиция производителя

Мы не задаем температурные расширения сооружения.

Мы указываем расчетную способность деформационного шва воспринимать продольные перемещения;

Например:

Деформационный шов типа ТДС МП ДШ 240 обеспечивает восприятие продольных перемещений в диапазоне ± 120 мм (общая амплитуда 240мм).

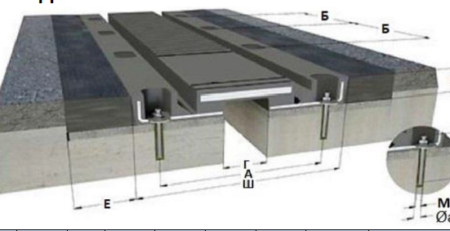

Порядок определения монтажного зазора

Для определения зазора, на который должен быть установлен деформационный шов, выполняется расчет по следующей схеме:

1. Определяется температурный перепад

По СП 131.13330.2020 принимаются:

расчетная минимальная температура района строительства;
расчетная максимальная температура.

ΔT = Tmax – Tmin

2. Рассчитывается температурное перемещение блока

Расчет выполняется по формуле линейного расширения:

где:

α — коэффициент линейного температурного расширения материала

(сталь ≈ 12×10⁻⁶ 1/°C; железобетон ≈ 10×10⁻⁶ 1/°C)

L — длина температурного блока
ΔT — расчетный перепад температур

3. Определяется монтажное положение

Монтажный зазор определяется с учетом:

температуры воздуха на момент установки;
расчетной амплитуды перемещений;
требований проектной документации.

Проектировщик определяет величину раскрытия шва в момент монтажа, исходя из расчетного температурного состояния сооружения.

Важно

Производитель не может назначать монтажный зазор без:

расчетной длины температурного блока;
расчетных температур;
схемы закрепления опор.

Назначение зазора без расчета противоречит требованиям СП 35.13330.2011.

Заключение про температурные расширения пролетных строений деформационных швов

ООО «ТДС» подтверждает, что выпускаемые деформационные швы обеспечивают восприятие проектных перемещений в пределах заявленного диапазона.

Определение температурных расширений сооружения и назначение монтажного зазора относится к компетенции проектной организации и выполняется расчетом в соответствии с действующей нормативной документацией.
