Резино-металлический деформационный шов РМ ДШ 180
- Характеристики
Характеристики
| Перемещение | ±90 мм |
|---|---|
| Масса профиля | 106 кг/м.п. |
| Длина профиля | 1830 мм |
| Смотреть остальные характеристики ↓ |
РМ ДШ 180 — резинометаллический деформационный шов, компенсирующий продольные и поперечные перемещения пролётного строения моста в диапазоне 180±90 мм. Резиновый профиль, армированный привулканизированными металлическими пластинами, работает совместно с закладными балками, которые передают нагрузку от колёс на пролётное строение и предохраняют кромки шва от разрушения.
Область применения РМ ДШ 180: автодорожные и городские мосты, путепроводы, пешеходные переходы — везде, где расчётные перемещения пролёта укладываются в диапазон типоразмера 180.

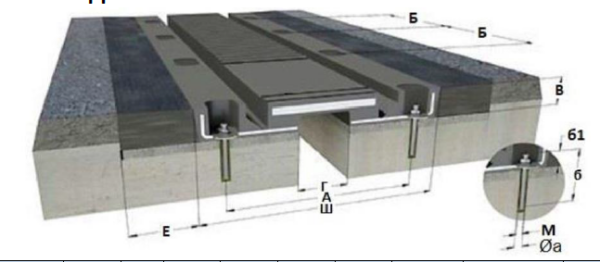

Технические характеристики РМ ДШ 180
| Параметр | Обозначение | Значение |
|---|---|---|
| Смещение (расчётный ход шва) | — | 180±90 мм |
| Длина монтажного модуля | Д | 1830 мм |
| Высота профиля | В | 66 мм |
| Ширина шва в открытом состоянии | Ш | 470 мм |
| Ширина технологического проёма | А | 390 мм |
| Длина опорной зоны | Б | 305 мм |
| Расстояние между анкерами | Г | 105 мм |
| Заглубление анкерной зоны от края | Е | 132 мм |
| Масса на 1 м.п. | — | 106 кг |
| Резьба и длина анкерного болта | М×б | М-16×220 |
| Диаметр отверстия под анкер | Øa | 18 мм |
| Толщина закладной пластины | б1 | 45 мм |
Купить РМ ДШ 180: цена и поставка
Цена на РМ ДШ 180 — по запросу: типоразмер рассчитан на большие перемещения и чаще изготавливается под конкретный проект. Оставьте заявку или свяжитесь с менеджером — рассчитаем стоимость и сроки поставки под объём вашего объекта. Поставляем с полным пакетом документов (паспорт изделия, сертификат соответствия).
Порядок установки, подготовка проектного зазора и требования к затяжке анкерных болтов — в статье «Монтаж РМ ДШ: порядок работ».
