Опорная часть секторная неподвижная СН-ЛС серия 3.501.1-129
Опорная часть секторная неподвижная СН-ЛС по серии 3.501.1-129 для железобетонных пролётных строений железнодорожных мостов длиной 4,0–34,2 м. Производство и поставка по всей России.
- Характеристики
Характеристики
| тип-оч | секторная |
|---|---|
| подвижность | неподвижная |
| длина-пролёта-м | 23.6–34.2 |
| температурная-зона | -40°C и выше |
| сейсмика | 8-9 баллов |
| материал | литая |
| серия | 3.501.1-129 |
Опорная часть секторная неподвижная СН-ЛС серия 3.501.1-129

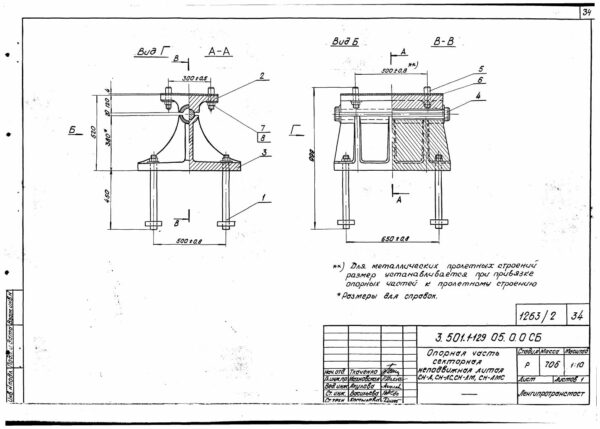

Опорная часть секторная неподвижная СН-ЛС серия 3.501.1-129 — стандартная опорная часть для железобетонных пролётных строений железнодорожных мостов. Разработана Ленгипротрансмостом Минтрансстроя, утверждена приказом МПС от 03.07.1981 №М-21467, введена в действие с 01.12.1981. Применяется на пролётных строениях длиной от 4,0 до 34,2 м. Сборочный чертёж: 3.501.1-129 05.0.0СБ.
Секторная опорная часть передаёт нагрузку через сферическую поверхность, обеспечивая поворот пролётного строения в двух плоскостях. Применяется на косых и криволинейных мостах. Неподвижная опорная часть фиксирует положение пролётного строения на опоре, воспринимая как вертикальные, так и горизонтальные нагрузки. На каждом пролёте монтируется одна неподвижная опорная часть.
Исполнение ЛС — литая конструкция со стальным сердечником для повышенных нагрузок.
Область применения опорной части СН-ЛС
- Железобетонные пролётные строения железнодорожных мостов длиной 4,0–34,2 м
- Новое строительство железнодорожных мостов и путепроводов
- Реконструкция и капитальный ремонт существующих мостовых сооружений
- Замена изношенных опорных частей без изменения проектной документации
- Применяется с анкерными болтами серии 3.501.1-129 и прокладками асбестовыми
Технические характеристики СН-ЛС
- Серия: 3.501.1-129, выпуск 1
- Тип: секторная неподвижная
- Обозначение: СН-ЛС
- Чертёж СБ: 3.501.1-129 05.0.0СБ
- Пролёты пролётных строений: 4,0–34,2 м
- Назначение: железнодорожные мосты и путепроводы
- Нормативный документ: СП 35.13330.2011 «Мосты и трубы», ГОСТ 32960-2014
- Разработчик: Ленгипротрансмост Минтрансстроя
- Год введения в действие: 1981
Комплектность поставки
Опорная часть СН-ЛС серии 3.501.1-129 поставляется в комплекте с анкерными болтами и асбестовыми прокладками. Балансиры верхние и нижние поставляются по отдельному заказу. Комплектность уточняется при оформлении заявки исходя из проектной документации.
Преимущества
- Изготовлена по типовой серии — не требует дополнительного проектирования
- Полная взаимозаменяемость с существующими опорными частями серии 3.501.1-129
- Подходит для реконструкции мостов без изменения проектной документации
- Соответствует действующим нормам СП 35.13330.2011
- Поставка под заказ в сжатые сроки по всей России
