Блок перильного ограждения ПО-1, серия 3.503.1-81
Мостовое перильное ограждение ПО-1 по серии 3.503.1-81. Длина блока 2 980 мм, высота 1 070 мм, масса 107,9 кг. Труба 80×60×4 + швеллер СН8. Поставка по России.
- Характеристики
Характеристики
| Вес | 107.9 кг |
|---|

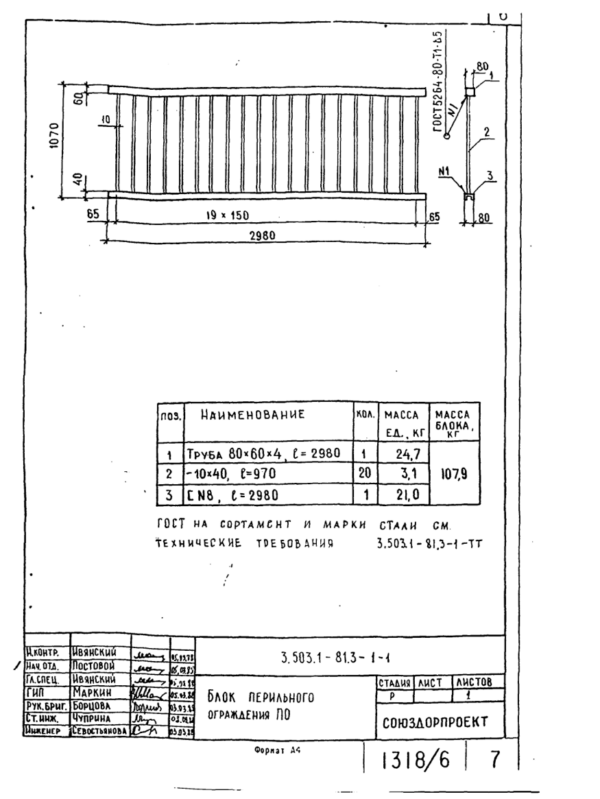

Перильное ограждение мостовое ПО-1 по серии 3.503.1-81 — металлическая сварная конструкция для защиты пешеходов и автотранспорта на мостах, путепроводах и эстакадах. Изготавливается по рабочей документации Союздорпроект (чертёж 3.503.1-81.3-1-1), сталь по ГОСТ.
Мостовое перильное ограждение ПО-1 — технические характеристики
| Параметр | Значение |
|---|---|
| Маркировка | 3.503.1-81.3-1-1 |
| Серия | 3.503.1-81 |
| Длина блока | 2 980 мм |
| Высота ограждения | 1 070 мм |
| Шаг вертикальных стоек | 150 мм (19 пролётов) |
| Масса блока | 107,9 кг |
| Разработчик | Союздорпроект |
Состав блока
| Поз. | Наименование | Кол. | Масса ед., кг |
|---|---|---|---|
| 1 | Труба 80×60×4, l=2 980 мм (верхний поручень) | 1 | 24,7 |
| 2 | Полоса -10×40, l=970 мм (вертикальные стойки) | 20 | 3,1 |
| 3 | Швеллер СН8, l=2 980 мм (нижний пояс) | 1 | 21,0 |
Применение
Перильное ограждение мостовое ПО-1 применяется на автодорожных и городских мостах, путепроводах и эстакадах. Верхний поручень — прямоугольная труба 80×60×4, нижний пояс — швеллер СН8, вертикальные заполняющие стойки — полоса -10×40 с шагом 150 мм. Конструкция соответствует требованиям серии 3.503.1-81.
Компания ДОРОГАМОСТ поставляет перильные ограждения для мостовых сооружений по всей России. Для уточнения цены и условий поставки оставьте заявку или позвоните нам.
