Ограждение марша ОГМ27п — Серия 3.503.1-96
Ограждение марша ОГМ27п — правое исполнение, высота марша 2700 мм, масса 81.43 кг. Изготавливается по серии 3.503.1-96, вып. 2-3 института «Союздорпроект». Решётчатая металлическая конструкция для лестничных сходов мостов и путепроводов. Защита: горячее цинкование, грунт+эмаль или грунтование.
- Характеристики
Характеристики
| Марка изделия | ОГМ27п |
|---|---|
| Тип ограждения | Ограждение марша |
| Вариант исполнения | Правое |
| Высота марша | 2700 мм |
| Масса, кг | 81.43 |
| Серия | 3.503.1-96, вып. 2-3 |
Ограждение марша ОГМ27п — металлическая решётчатая конструкция правое исполнения для обеспечения безопасности на лестничных маршах автодорожных мостов и путепроводов. Изготавливается по рабочим чертежам серии 3.503.1-96, вып. 2-3 института «Союздорпроект». Крепится к закладным изделиям ступеней лестниц на сварке.
Технические характеристики ОГМ27п
| Параметр | Значение |
|---|---|
| Марка изделия | ОГМ27п |
| Тип ограждения | Ограждение марша |
| Вариант исполнения | Правое |
| Высота лестничного марша | 2700 мм |
| Высота ограждения | 900 мм |
| Масса изделия | 81.43 кг |

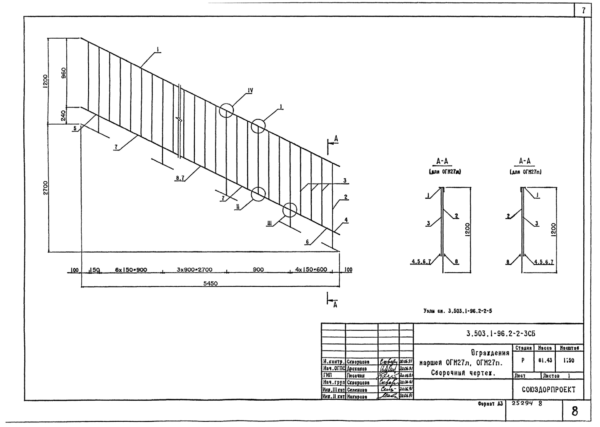

| Обозначение чертежа | 3.503.1-96.2-2-3СБ |
| Серия | 3.503.1-96, вып. 2-3 |
Состав изделия (расход стали)
| Материал | ГОСТ | Масса, кг |
|---|---|---|
| Полоса стальная -4х25 | ГОСТ 103-76* | 9.39 |
| Квадрат стальной Б22 | ГОСТ 2591-88 | 31.92 |
| Арматура класса A-I Ø8 | ГОСТ 5781-82* | 10.88 |
| Уголок стальной L63х63х5 | ГОСТ 8509-86 | 29.24 |
| Итого | — | 81.43 |
Нормативные документы
Ограждения изготавливаются в соответствии с требованиями:
- ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные. Технические условия»
- СНиП 2.01.07-85 «Нагрузки и воздействия»
- ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные»
- Серия 3.503.1-96 «Сопряжение автодорожных мостов и путепроводов с насыпью»
Защита от коррозии
Металлоконструкции ОГМ27п поставляются с антикоррозионной защитой на выбор заказчика:
- Горячее цинкование — максимальная долговечность, срок службы 25–50 лет
- Грунт + Эмаль — окраска в два слоя
- Грунтование — базовая защита
